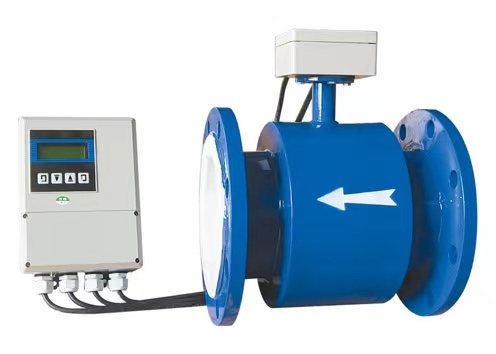

上海自動化儀表有限公司的電磁流量計接線實物圖解析

電磁流量計作為重要的測量?jī)x器，如果保障精準測量和減少設備的故障率，電磁流量計接線顯得至關重要；

通俗的講，你只有把線路接好，電磁流量計才能正常的工作運轉，要是線接錯，接反可能導致測量不準，甚至設備損壞，得不償失！

所以新設備安裝前，準備工作一定要做到位！下面自?xún)x股份為你具體說明電磁流量計接線實物圖解析：

一體式電磁流量計轉換器各接線端子標示圖電磁流量計接線實物圖

a).上面一排：    T+ :RS485通汛輸出   T-:RS485通訊輸出    FUSE:輸入電源保險絲

 b)下面一排：   I+: 流量電流輸出   COM:電流輸出地   P+:雙向流量頻率(脈沖) 輸出   COM:頻率(脈沖)輸出地   AL:下限報警輸出   AH:上限報警輸出 COM:報警輸出地   L1: 220V (24V)電源輸入   L2:220V (24V)電源輸入分體式轉換器各接線端子標示    a). 接分體型傳感器部分      SIGI:   信號1      SGND:   信號地      SIG2:   信號2.      DS1:   激勵屏蔽1        DS2:   激勵屏蔽2      EXT+:   勵磁電流+      EXT-:   勵磁電流-          b).信號部分      ICOUT:   正反流量電流輸出      ICCOM:   電流輸出地      ALM2:   空管，勵磁斷線狀態報警輸出      PUL+;   正反流量頻率{脈沖)輸出PDIR:           c).兩路報警部分     D-   頻率(脈沖)輸出地      COM:   下限報警輸出      ALMI:   上限報警輸出      STETR:   報警輸出地電磁流量計接線需要注意的事項　　　　

　　電磁流量計接線實物圖時，為了測量精準，連接的線必須使用專業、定制的信號線；電纜線越短越好。

 激磁電纜可選用Yz中型橡套電纜，其長度與信號電纜一樣。

另外信號電纜必須與其它電源嚴格分開，不能敷設在同一根管子內，不能平等敷設，不能絞合在一起應分別單獨穿在鋼管內。

還有就是不能將多余的電纜卷在一起，這樣影響測量精準度，所以不要怕浪費，應將多余電纜剪掉，并重新焊接好接頭。

另外電纜進入電磁流量計傳感器電氣接口時做成U型，這樣能起到防止雨水滲透造成短路燒壞傳感器。實際操作中，如有建議或疑問請與上自?xún)x公司專業的電磁流量計專業工程師進行操作！
